Назначение

Плоттерная резка листов используется для вырубки или резки по контуру печатной продукции: наклеек, стикерпаков, открыток сложной формы, упаковки. Применяется в типографиях, рекламных производствах и копировальных центрах как завершающая стадия постпечатной обработки.

Основные термины (глоссарий)

Две таблицы цен: продажа и себестоимость

Для каждого формата (сочетания вида обработки, размера листа и максимальной площади элемента) в системе создаётся пара таблиц:

• Продажная стоимость — для расчёта с заказчиком.
• Себестоимость — для внутреннего учёта.

При расчёте программа считает прибыль обработки, вычитая из продажной стоимости затратную часть.

Сотрудник при заполнении заказа выбирает только вид обработки. Формат и нужную таблицу программа подбирает автоматически — по размеру листа и площади вырезаемого элемента.

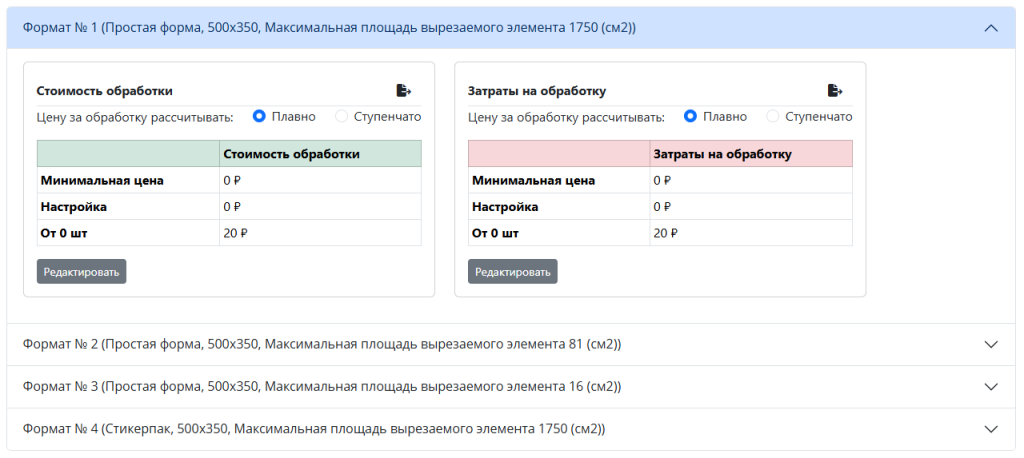

Пример таблиц для формата «Простая форма, 500×350 мм, S = 81 см²»

Продажная стоимость (зелёная таблица)

Себестоимость (красная таблица)

Минимальная цена

Минимальная цена — нижняя граница стоимости одной обработки задается:

• В общих настройках (вкладка «Цены» → раздел «Общие настройки») — действует для всех таблиц оборудования.

Как это работает

1. Программа рассчитывает стоимость по алгоритму: С = Н + Σ (Ц(тᵢ) × тᵢ).
2. Если полученная сумма оказывается меньше значения «Минимальная цена» — в калькуляцию подставляется Минимальная цена.
3. Если сумма больше или равна Минимальной цене — оставляем реальную сумму.

Маржинальность обработки (прибыль)

Система автоматически рассчитывает не только продажную стоимость и себестоимость, но и разницу между ними — прибыль с конкретной обработки в заказе.

Как это работает

Для каждого заказа программа последовательно вычисляет:

1. Продажную стоимость — по алгоритму и зелёной таблице (с учётом минимальной цены).
2. Себестоимость — по тому же алгоритму и красной таблице (с учётом её минимальной цены).
3. Прибыль обработки = Продажная стоимость − Себестоимость.

Где отображается

• В карточке заказа — отдельной строкой по каждой позиции.
• В сводке по заказу — суммарная прибыль.

Пример расчёта прибыли (положительной)

Возьмём заказ: тираж = 500 шт (второй диапазон).

Продажа:
Продажа = 100 + 500 × 2,50 = 100 + 1250 = 1350 ₽

Себестоимость:
Себестоимость = 100 + 500 × 1,50 = 100 + 750 = 850 ₽

Прибыль:
Прибыль = 1350 − 850 = 500 ₽ (положительная)

Пример с отрицательной прибылью

Тираж = 50 шт (первый диапазон).

Продажа:
Продажа = 100 + 50 × 5,00 = 100 + 250 = 350 ₽

Себестоимость:
Себестоимость = 100 + 50 × 3,00 = 100 + 150 = 250 ₽

Прибыль:
Прибыль = 350 − 250 = 100 ₽ (положительная, но низкая).

Если бы себестоимость настройки была выше (например, 200 ₽):
Себестоимость = 200 + 150 = 350 ₽
Прибыль = 350 − 350 = 0 ₽ (нулевая).

Если продажная цена была бы ниже (случайно указана 2,00 ₽ за шт вместо 5,00):
Продажа = 100 + 50 × 2,00 = 200 ₽
Прибыль = 200 − 250 = −50 ₽ (убыток).

Алгоритмы расчёта цены

В расчётах используются следующие обозначения:

• т — общий тираж заказа (количество готовых изделий, шт.)
• тᵢ — тираж в пределах i-го диапазона таблицы цен (шт.)
• С — стоимость обработки (руб.)
• Н — стоимость настройки оборудования (руб.)
• Ц(т) — цена за единицу обработки при тираже т (руб./шт.)
• S — максимальная площадь вырезаемого элемента (см²)
• X, Y — размеры области обработки (мм)

Минимальный и максимальный формат листа

Для плоттерной резки задаются минимальные и максимальные размеры листа по осям X и Y. Пример: X от 100 мм до 700 мм, Y от 100 мм до 500 мм.

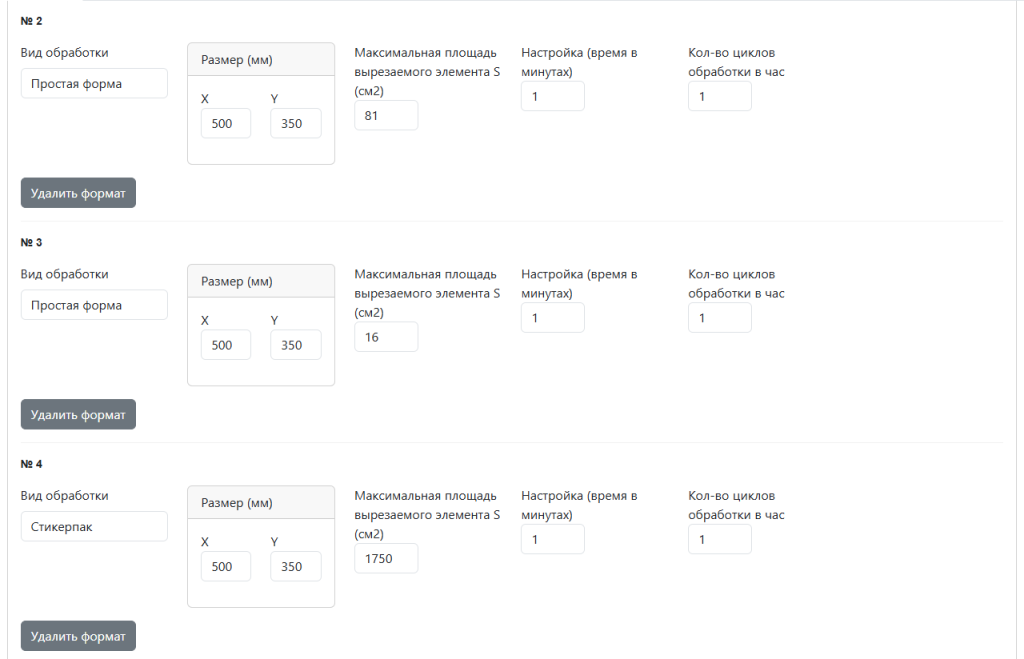

Форматы и алгоритм выбора формата

Форматы создаются как комбинация трёх параметров: (Вид обработки, X, Y, Максимальная площадь S). Набор полей должен быть уникальным.

Алгоритм выбора подходящего формата: программа подбирает ближайший подходящий формат к размеру листа и площади элемента.

Пример выбора формата по размеру листа:
Созданы форматы:
(Простая форма, 210×297 мм, S=100)
(Простая форма, 300×400 мм, S=100)
(Простая форма, 330×480 мм, S=100)
При размере листа 250×350 мм программа выбирает ближайший больший — 300×400 мм.

Пример выбора формата по площади элемента:
Созданы форматы:
(Простая форма, 500×350 мм, S=16)
(Простая форма, 500×350 мм, S=81)
(Простая форма, 500×350 мм, S=1750)
При площади элемента 25 см² программа выбирает ближайший больший — S=81 (так как 25 ≤ 81).

Переключение «Плавно» / «Ступенчато»

Ступенчато (дискретный расчёт) — стоимость за единицу обработки не меняется в рамках одного диапазона. При переходе в следующий диапазон цена изменяется скачкообразно.

Ц(т) = Цена_диапазона_i, где i — диапазон, в который попадает т

Плавно (линейная интерполяция) — между границами диапазонов стоимость за единицу рассчитывается по формуле:

Ц(т) = Ц₁ + (Ц₂ − Ц₁) × (т − Т₁) / (Т₂ − Т₁)

где Т₁, Ц₁ — нижняя граница диапазона и цена на ней, Т₂, Ц₂ — верхняя граница диапазона и цена на ней, т — текущий тираж (Т₁ < т < Т₂).

Пример интерполяции:
Диапазон: от 100 шт (5,00 ₽) до 500 шт (2,50 ₽).
Тираж 300 шт:
Ц(300) = 5,00 + (2,50 − 5,00) × (300 − 100) / (500 − 100) = 5,00 − 2,50 × 200 / 400 = 5,00 − 1,25 = 3,75 ₽/шт

Как формируются цены

• Таблицы цен находятся во вкладке «Цены» для каждого формата.
• Программа автоматически подбирает формат и нужную таблицу по размеру листа и площади элемента.
• Сотрудник в калькуляторе выбирает только вид обработки («Простая форма» или «Стикерпак»).

Быстрая памятка для сотрудника (плоттерная резка)

Стоимость_обработки = max(Минимальная_цена, Настройка + Σ(Цена_за_шт(т) × т))
