Справка проекта

Резак гилъотина

Назначение

Гильотинная резка применяется для обрезки листовой продукции (бумага, картон, пластик) до финального формата, а также для удаления полей, высечки углов и разрезки больших листов на меньшие. Используется в типографиях и копировальных центрах на этапе постпечатной обработки.

Основные термины (глоссарий)

Термин Определение
Настройка оборудования Фиксированная стоимость за запуск резака (переналадка, установка упоров, пробный рез).
Цена за единицу обработки Стоимость одного цикла реза (один рез одной стопы или одного листа).
Порог тиража Границы интервала тиража (например, 100–299 листов), для которого задана своя цена.
Общий тираж Количество листов (или стоп), которое нужно обработать в заказе.
Вид обработки Объединяет форматы разного размера. Менеджер выбирает в калькуляторе «Гильотинная резка», а формат подбирается автоматически.
Сторона листа Для реза деления на стороны нет – режется вся стопа целиком.
Допустимые форматы оборудования Минимальный и максимальный размер листа, который может принять резак (Xmin–Xmax, Ymin–Ymax).
Технические потери Дополнительный % от тиража, добавляемый к расчётному количеству для компенсации брака или тестовых прогонов (например, 5% на приладку).
Зелёная таблица (продажная стоимость) Таблица цен для расчёта с заказчиком.
Красная таблица (затратная часть) Таблица себестоимости обработки для внутреннего учёта.

Две таблицы цен: продажа и себестоимость

Система создаёт две таблицы:

  • Продажная стоимость — для расчёта с заказчиком.
  • Себестоимость — для внутреннего учёта.

При расчёте программа считает прибыль обработки, вычитая из продажной стоимости затратную часть. Пример приведён ниже в разделе «Маржинальность обработки».

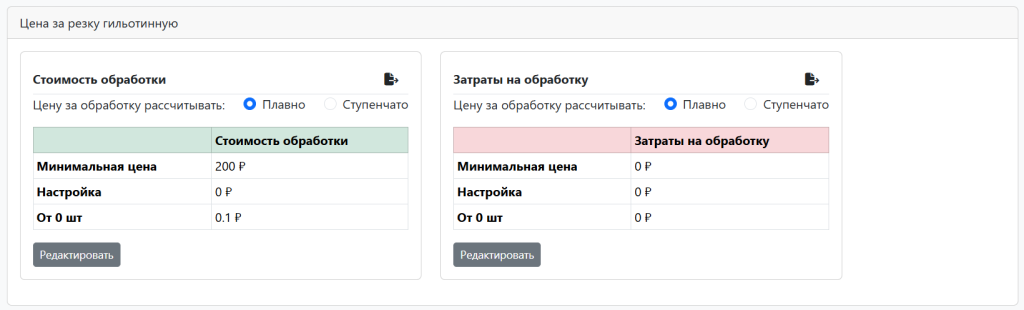

В таблицах есть переключатель «плавно» или «ступенчато». При использовании «плавно» для расчёта стоимости используется формула линейной интерполяции между границами интервалов тиража.

Продажная стоимость (зелёная таблица)

От (листов) До (листов) Цена за единицу (₽) Настройка (₽)
1 9 0 300
10 49 15 200
50 199 8 100
200 499 5 70
500 ∞ 3.5 50

Себестоимость (красная таблица)

От (листов) До (листов) Себестоимость ед. (₽) Настройка (₽)
1 9 0 150
10 49 8 100
50 199 4 60
200 499 2.5 40
500 ∞ 1.8 30

Минимальная цена

Важный параметр! Может быть задана либо в общих настройках вкладки «Цена», либо в каждой таблице цен (как продажной, так и себестоимости). Минимальная цена — нижняя граница стоимости одной обработки (одного слагаемого в алгоритме).

Как это работает:

  1. Программа рассчитывает стоимость по алгоритму для каждого отдельного слагаемого (каждой стороны каждого листа или каждого листа — в зависимости от алгоритма).
  2. Если полученная сумма оказывается меньше значения «Минимальная цена» — в калькуляцию подставляется минимальная цена.
  3. Если сумма больше или равна минимальной цене — оставляем реальную сумму.

Зачем это нужно:

  • Защита от убыточных микрозаказов (например, 5 листов резки).
  • Компенсация фиксированных затрат (запуск машины, электроэнергия, амортизация).
Пример с минимальной ценой:
Для тиража 5 листов по зелёной таблице: настройка 300 ₽ + 2 ₽ за единицу = 310 ₽.
Если в таблице задана минимальная цена 400 ₽, то программа подставит 400 ₽ вместо рассчитанных 310 ₽.

Где задаётся минимальная цена: В интерфейсе настройки оборудования на вкладке «Цены» в разделе «Общие настройки» или при редактировании конкретной таблицы (зелёной или красной) через поле «Мин. стоимость» / «Мин. затраты».

Маржинальность обработки (прибыль)

Система автоматически рассчитывает не только продажную стоимость и себестоимость, но и разницу между ними — прибыль с конкретной обработки в заказе.

Как это работает: Для каждого слагаемого программа последовательно вычисляет:

  • Продажную стоимость — по алгоритму и зелёной таблице (с учётом минимальной цены).
  • Себестоимость — по тому же алгоритму и красной таблице (с учётом её минимальной цены).
  • Прибыль обработки = Продажная стоимость − Себестоимость

Где отображается:

  • В карточке заказа — отдельной строкой по каждой позиции.
  • В сводке по заказу — суммарная прибыль.
Зачем это нужно:
— Менеджер видит реальную прибыль и может принимать решения о скидках осознанно.
— Помогает выявлять неэффективные типы обработки.

Алгоритмы расчета цены

Для гильотинной резки используется алгоритм поштучного расчёта (за лист). Формула для одного формата:

Ц(Т) = Настройка + Т × Цена_единицы

где:

  • Ц(Т) — итоговая стоимость обработки для тиража Т (в листах).
  • Настройка — фиксированная стоимость из таблицы для диапазона, в который попадает Т.
  • Цена_единицы — стоимость реза одного листа из того же диапазона.

Если выбран параметр «Стопа», то предварительно считается количество стоп:

К_стоп = ceil( H_стопы_заказа / H_стопы_оборудования )

а затем Т = К_стоп × К_изделий_на_листе. Далее подставляется в формулу выше.

При «плавном» режиме вместо ступенчатой таблицы используется линейная интерполяция между соседними порогами тиража:

Ц(Т) = Ц(Т₁) + (Т - Т₁) × (Ц(Т₂) - Ц(Т₁)) / (Т₂ - Т₁)

Минимальный и максимальный формат листа

В настройках оборудования задаются границы:

  • Xmin, Xmax — по горизонтали (мм).
  • Ymin, Ymax — по вертикали (мм).

Если лист меньше Xmin или Ymin — оборудование не может выполнить рез, обработка недоступна. Если лист больше Xmax или Ymax — обработка также недоступна. Программа выдаст предупреждение при выборе такой позиции в калькуляторе.
