Настройка

Для создания калькулятора на вкладке полиграфические калькуляторы нажать кнопку "Создать калькулятор"

На втором шаге выберите необходимый калькулятор

Для редактирования калькулятора выбрать кнопку редактирование калькулятора

Вкладка общие настройки

Указать название

Выбрать изображение

набор калькуляторов на странице выбора смотрится более наглядно

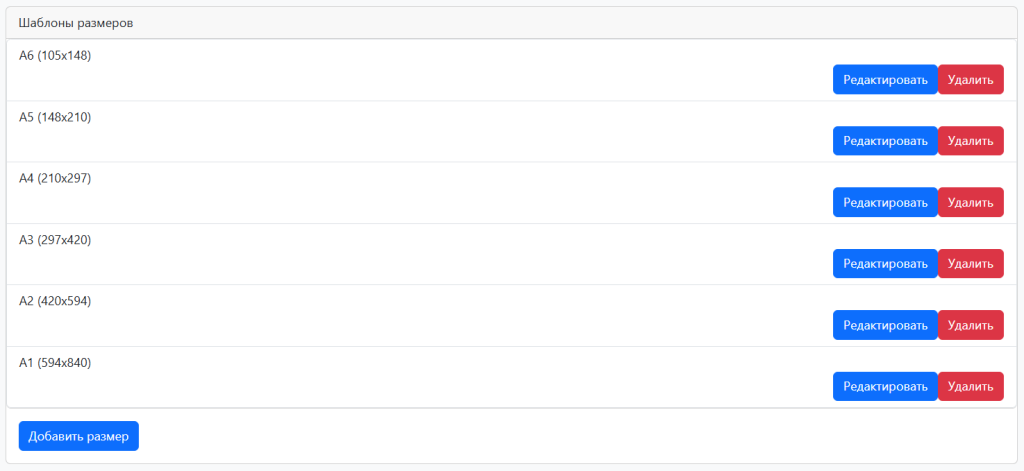

Шаблон размеров

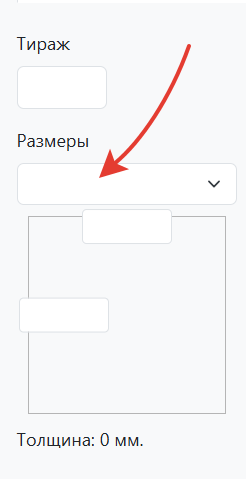

Дает возможность выбрать размер из выпадающего списка или ввести размеры в ручную в поля ниже выпадающего списка

Вкладка "Cборка"

На этой вкладке подключаются обработки определенные как финишная обработка изделия (резка, сверление, скругление углов, необходимые варианты сборки и т.д.)

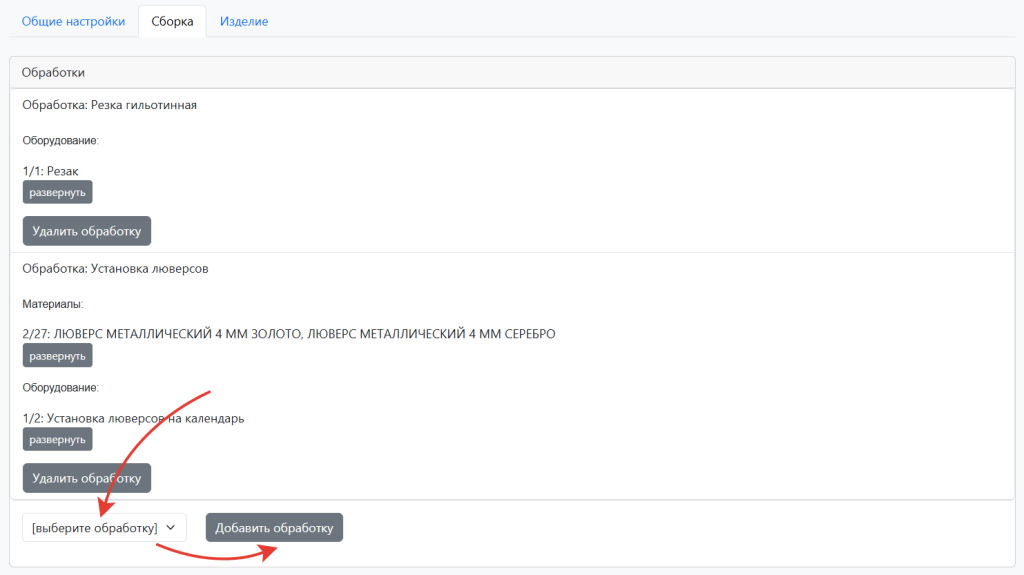

Для добавления нужно выбрать нужную обработку в выпадающем списке и нажать "Добавить обработку". В созданной обработке "Развернуть оборудование и выбрать необходимое для использования в калькуляторе"

Вкладка "изделие"

Это единственная вкладка в листовом калькуляторе. Только при подключении обработки "Кашировка" появляются смежные вкладки для определения основы для кашировки

Название детали изделия

Определяет как будет называться вкладка в калькуляторе

Переключатели:

Разрешать изменение размера элемента - дает возможность ввести свой размер элемента отличный от общих параметров. (в листовом калькуляторе этот переключатель должен быть неактивен)
Разрешить копировать данные из других элементов - так как в листовом калькуляторе больше нет никаких элементов, переключатель оставить отключенным

Поворот элементов

Определяет как себя будут вести элементы при раскладке на печатный лист:

Разрешен - Элементы на листе могут разместиться с переворотом друг относительно друга на 90 градусов
Запрещен - Все элементы будут располагаться на печатном листе с одинаковой ориентацией
Сохранить направление волокна - Программа будет размещать элементы на листе таким образом, чтоб 2 размер элемента совпадал с направлением волокна бумаги. (направление волокна бумаги определяется 2 размером формата листа в справочнике бумаги. Если бумага для печати подрезается, направление волокна отслеживается)

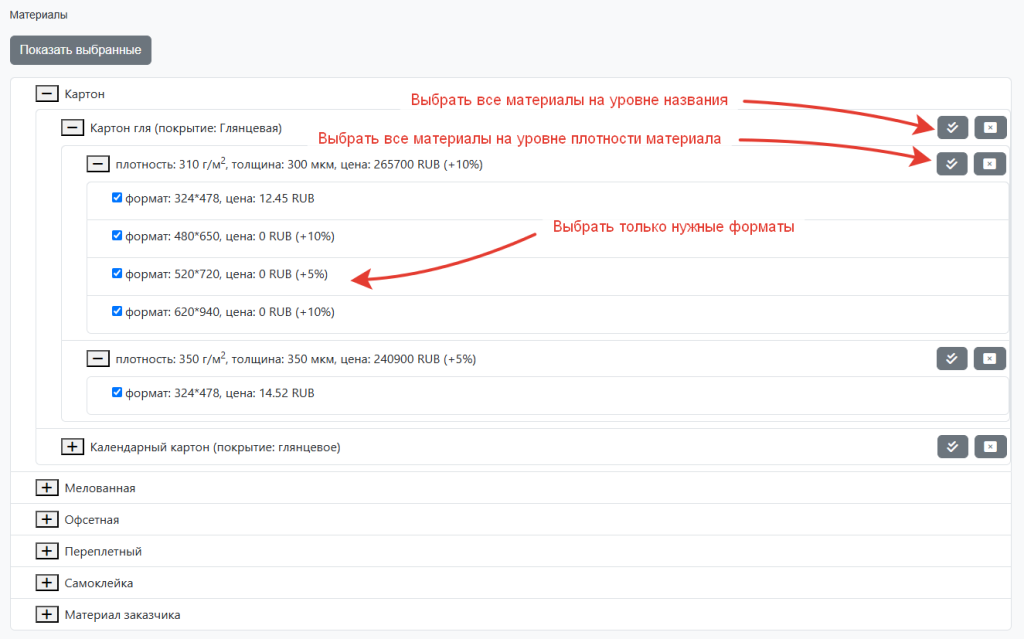

Подключение бумаги

Подключается бумага которая буде использоваться в детали изделия данного калькулятора

Возможность подключать к разным калькуляторам разную бумагу дает возможность исключить ненужные материалы в калькуляторе.
К примеру необходимо создать калькулятор по наклейкам, в этом случае необходимо подключить только самоклеящиеся материалы

Обработка

Подключение обработки для расчета

Если при добавлении обработок "Цифровая печать" или "Офсетная печать" нужное оборудование не отображается - это значит, что ни одна из выбранных бумаг не подключена к печатному оборудованию. Для исправления необходимо в настройках печатного оборудования в разделе "Материалы" подключить бумагу к оборудованию. После этого в обработке печати настроек калькулятора нужное оборудование будет доступно.
