Настройка

Для создания калькулятора на вкладке полиграфические калькуляторы нажать кнопку "Создать калькулятор"

На втором шаге выберите необходимый вид калькулятора

Для редактирования калькулятора выбрать кнопку редактирование калькулятора

Вкладка общие настройки

Указать название

Выбрать изображение

набор калькуляторов на странице выбора смотрится более наглядно

Ориентация по умолчанию

Ориентация брошюры в калькуляторе по умолчанию

Сторона сборки по умолчанию

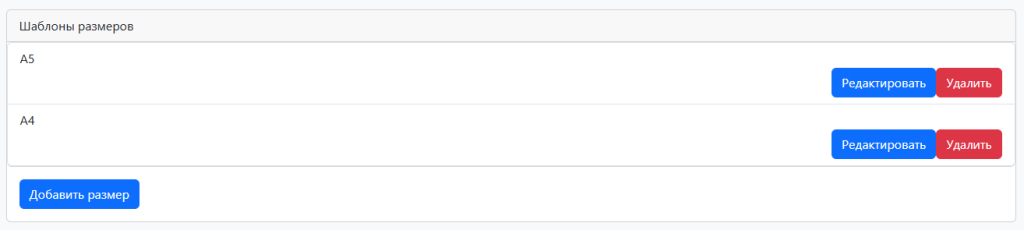

Шаблон размеров

Дает возможность выбрать размер из выпадающего списка или ввести размеры в ручную в поля ниже выпадающего списка

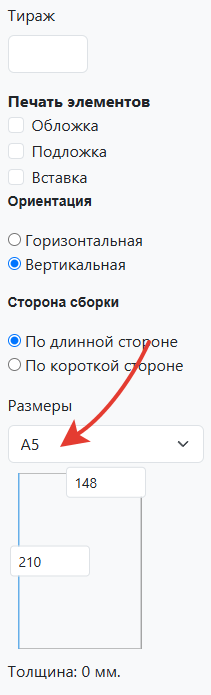

Выбор размера из шаблона

Деталь

В многостраничном калькуляторе можно создать не ограниченное количество вкладок определяющих деталь изделия.

По умолчанию в калькуляторе добавлены детали "Обложка", "Подложка", "Блок 1"

Вкладка сборка не является деталью изделия, в ней подключаются обработки для финишной обработки изделия

Если при создании калькулятора деталь создана, то ее не возможно удалить, в процессе расчета расчете можно отключить ненужные детали

Все детали многостраничного калькулятора настраиваются одинаково с небольшими отличиями.

Название детали изделия

Определяет как будет называться деталь в калькуляторе

Переключатели:

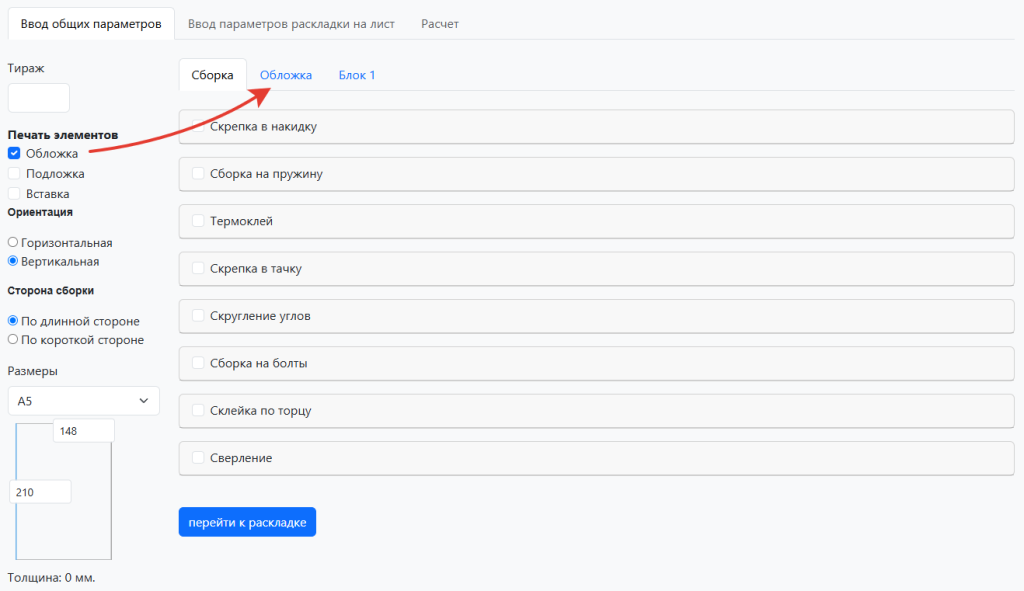

Разрешить включать/выключать элемент - дает возможность отключать элемент в процессе расчета (если переключатель активен, при расчете деталь включается в калькуляторе )

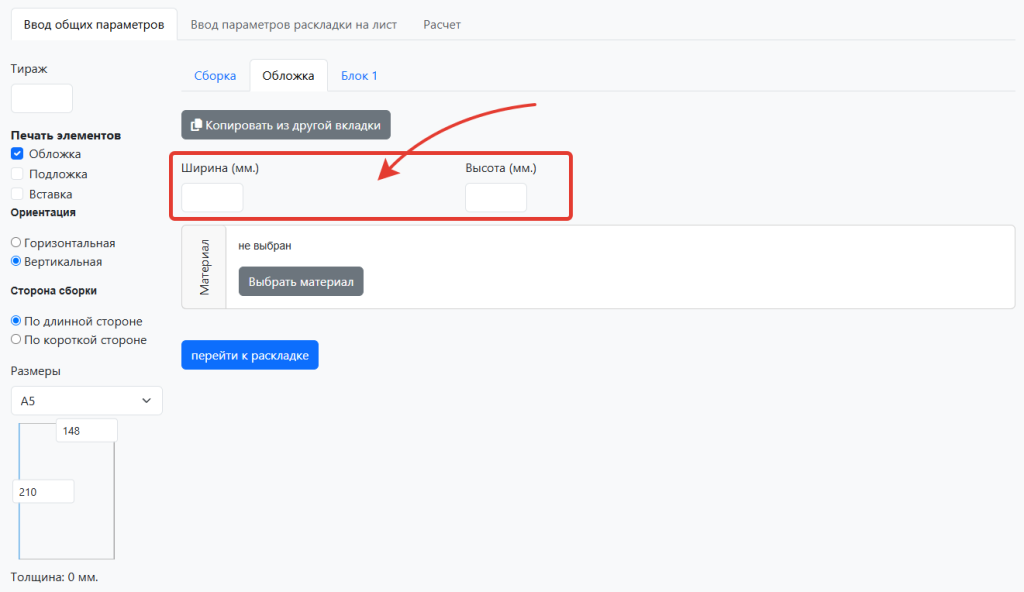

Разрешать изменение размера элемента - дает возможность ввести свой размер элемента отличный от общих параметров. В листовом калькуляторе этот переключатель включать не нужно, размер берется из общих настроек.

Применяется в том случае если элемент имеет нестандартный размер. К примеру в брошюре А5 (148х210 мм) с сборкой на скрепку разворот обложки А4 (296х210 мм), а в расчет необходимо включить обложку большего размера 350х210, в этом случает размер нестандартной детали необходимо задать в дополнительные поля изделия

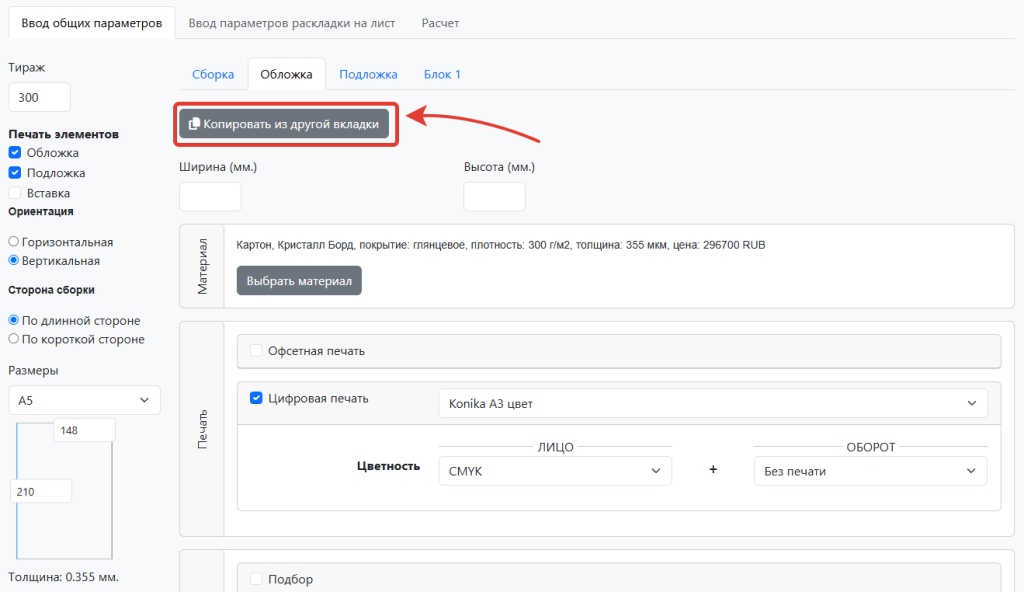

Разрешить копировать данные из других элементов - дает возможность копировать настройки с другой вкладки

К примеру необходимо для обложки и подложки задать одинаковые параметры. Достаточно их задать только в обложке, а в подложке нажать кнопку "Копировать из другой вкладки" и выбрать обложку.

Копируются только те данные которые присутствуют в обоих деталях

Поворот элементов

Определяет как себя будут вести элементы при раскладке на печатный лист:

Разрешен - Элементы на листе могут разместиться с переворотом друг относительно друга на 90 градусов
Запрещен - Все элементы будут располагаться на печатном листе с одинаковой ориентацией
Сохранить направление волокна - Программа будет размещать элементы на листе таким образом, чтоб 2 размер элемента совпадал с направлением волокна бумаги. (направление волокна бумаги определяется 2 размером формата листа в справочнике бумаги. Если бумага для печати подрезается, направление волокна отслеживается)

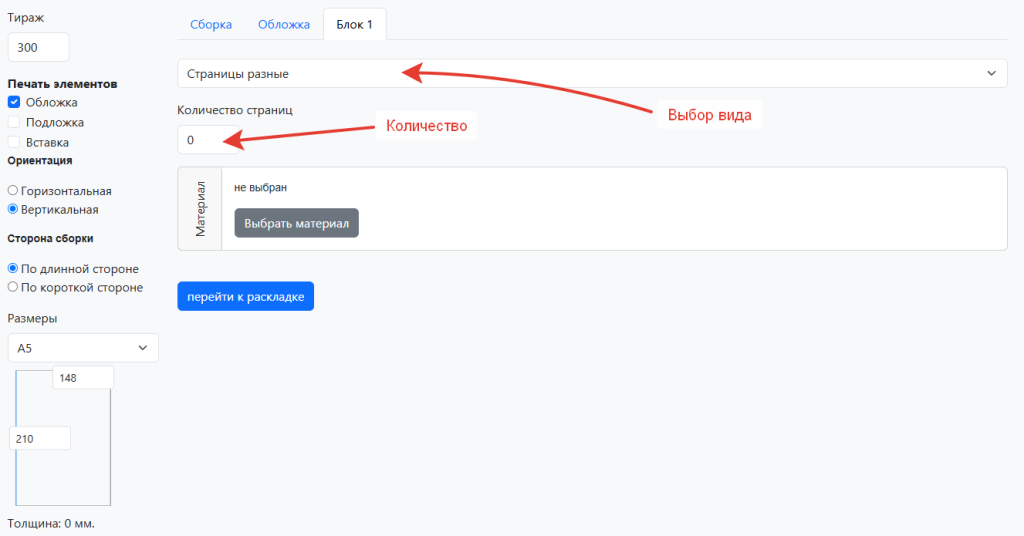

Управление страницами/листами

Этот настройка присутствует только блоке по умолчанию и в всех созданных блоках. Детали обложек всегда считаются как 1 разный лист

Разные листы - вводятся данные исходя из количества листов в изделии. (1 лист - 2 страниц) К примеру в собранной брошюре на скрепку 24 страницы - это 12 листов
Одинаковые листы - используется в калькуляторах для расчета блока с одинаковыми листами, к примеру блок блокнота, кубарика или тетради с одинаковым макетом на каждом листе. (При расчете блока офсетной машиной или ризографом применяется определенный алгоритм для расчета одинаковых листов)
Страницы разные - вводятся данные исходя из количества страниц в изделии. (2 страницы - 1 лист). Если в изделии страницы без печати их необходимо учитывать в расчете.

Все активные переключатели будут доступны в выпадающем списке детали
Вид расчета

Подключение бумаги

Подключается бумага которая буде использоваться в детали изделия данного калькулятора

Возможность подключать к разным калькуляторам разную бумагу дает возможность исключить ненужные материалы в калькуляторе.
К примеру необходимо создать калькулятор по наклейкам, в этом случае необходимо подключить только самоклеящиеся материалы

Обработка

Подключение обработки для расчета

Если при добавлении обработок "Цифровая печать" или "Офсетная печать" нужное оборудование не отображается - это значит, что ни одна из выбранных бумаг не подключена к печатному оборудованию. Для исправления необходимо в настройках печатного оборудования в разделе "Материалы" подключить бумагу к оборудованию. После этого в обработке печати настроек калькулятора нужное оборудование будет доступно.

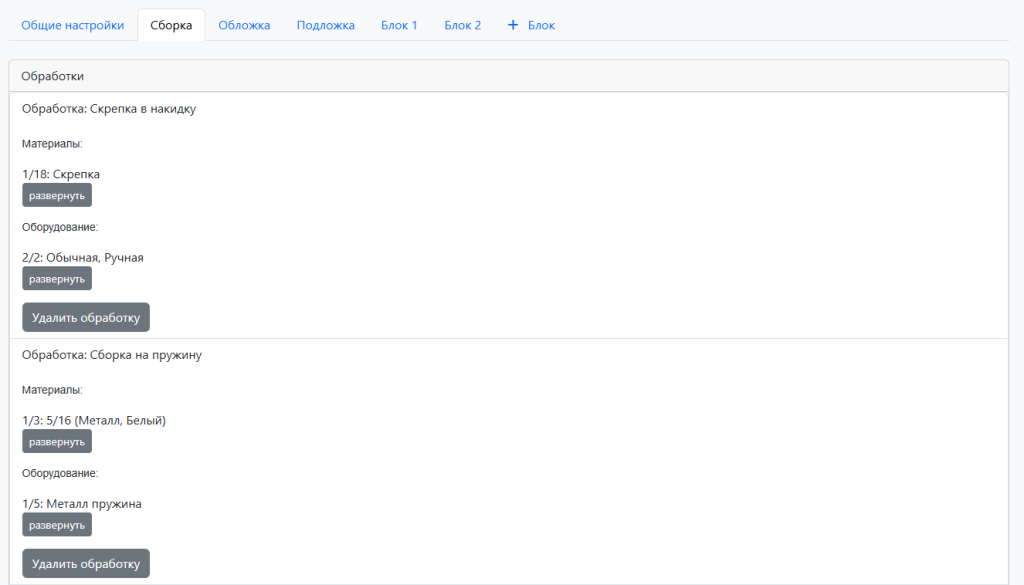

Сборка

Вкладка не является деталью изделия, применяется для подключения обработок относящихся к всему изделию. Сборка, сверление брошюр, скругление углов и т.д.

При подключении обработок необходимо подключить нужные материалы и выбрать необходимое оборудование.
